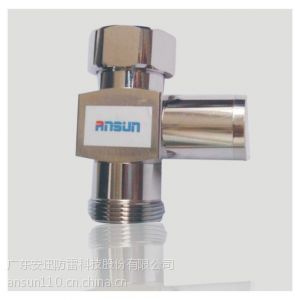

1/4波长型天馈防雷器
李运辉：15999586561 QQ：1638531103
AR**-1/4系列1/4波长型天馈防雷器
适用范围
· 适用于各种射频信号的收、发系统的防雷保护；
· 网络信号无线发射与接口设备防护；
· 工控信号无线发射、接收设备的防护；
· 卫星电视接收设备防护；
· 监控信号无线发射、接收设备的防护；
· 其他无线通讯设备的防护；
· 其他射频信号设备的防护。
性能特点
· 工作频带宽
· 不可馈送电源；
· 通流容量大，残压水平低
·插入损耗低，驻波比小；
· 响应时间快；
· 限制电压***，通流容量大；
· 保护性能好，工作可靠；
· 工艺考究，能在恶劣环境下长期工作。；
· 体积小，安装、使用方便，易维护。
技术参数
型号 | AR05N-1/4 | AR10N-1/4 | AR22N-1/4 | AR19D-1/4 | AR22D-1/4 |
工作频率(GHz) | 0.4-0.5 | 0.8-1.0 | 0.8-2.2 | 1.7-1.9 | 0.8-2.2 |
标称放电电流In | 10kA | 30kA | 50kA | ||
放电电流Imax | 2 0kA | 60kA | 100kA | ||
保护水平Up,8/20?s In | ≤100V | ||||
插入损耗 | ≤0.1dB | ||||
驻波比 | ≤1.15 | ||||
接头形式 | N | DIN（7/16，L29） | |||
工作环境 | 环境温度：－40℃～＋85℃； 相对湿度：≤95%（25℃）；海拔≤3km | ||||
注：产品规格可能不定期更新，请咨询安迅防雷公司了解详情。 | |||||
安装、接线
· 防雷器应串接在馈线中且靠近被保护设备设备安装；
·防雷器上的接线片焊上尽量短的接地导线（导线截面积不小于4mm2），另一端就近与防雷系统接地母线可靠连接。
· 在户外使用时注意做好防雨措施，同时选用防雨型产品。
使用、维护
· 本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期;
·当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。李运辉：15999586561 QQ：1638531103
AR22D-1/4波长天馈防雷器又称DIN型天馈防雷器，是目前通信基站较为广泛使用的一种避雷产品，该款产品由广东安迅防雷通信公司生产，主要适用于以下几种系统：
适用于各种射频信号的收、发系统的防雷保护；
网络信号无线发射与接口设备防护；
工控信号无线发射、接收设备的防护；
卫星电视接收设备防护；
监控信号无线发射、接收设备的防护；
其他无线通讯设备的防护；
其他射频信号设备的防护。
这种DIN型天馈防雷器具备以下特点：
工作频带宽， 不可馈送电源；通流容量大，残压水平低；插入损耗低，驻波比小；
响应时间快；限制电压***，通流容量大；保护性能好，工作可靠；工艺考究，能在恶劣环境下长期工作。；体积小，安装、使用方便，易维护。
